＜仕様＞
|
基板用電源
|
+7.5〜+12V （９V乾電池可能）
コネクタ：2.54mmピッチヘッダピン |
|
サーボ用電源
|
+4.8〜+6V （サーボによる）
コネクタ：AMP-EI-2 |
|
サーボ駆動数
|
最大１２個／コントローラ |
|
通信速度
|
9600〜115.2kbps |
|
通信設定
|
8ビット、ノンパリ、ストップ１ビット
フロー制御なし 非同期通信 |
|
通信規格
|
RS232C準拠(*1)
PCと直結可能 |
|
機能
|
●各サーボ位置指定
●指定位置に到達する時間指定
●各サーボへのパルスを停止
（サーボによっては脱力になる）
●パルス間隔設定20ms/16mS |
|
付属品
|
サーボ電源用コネクタｘ１
９V乾電池用コネクタｘ１
ジャンパピンｘ４ |

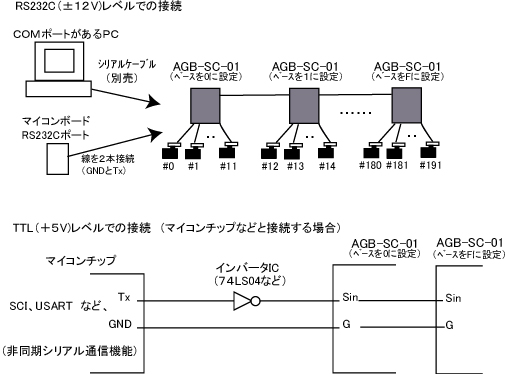

(*1)内部では+5Vで動いています。 RS232C電圧レベルの通信ポートが無いマイコンなどと接続する場合は下記＜接続例＞を参照願います。 |
＜概要＞
１２個のＲＣサーボの位置と速度を１つのシリアルラインで制御できるコントローラです。
ボード上のスイッチ切り替えによりサーボ番号を１２番単位で変更でき、１つのシリアルラインを１６個のＳＣ−０１で共有できるので最大１９２個のＲＣサーボを１つのシリアルラインで操作できます。
スピード調整は、スピードの値を指定するのではなく、「指定した位置に止まるまでの時間を指定」します。これは、歩行ロボットの作成時などで、あるポーズから沢山のサーボを動かして別なポーズにしたい場合に便利です。ポーズ間を沢山動くサーボも少なく動くサーボも同じ瞬間に動きを終えることができます。
通信速度は115Kbpsまで対応し、PCなどから高速にデータを送信することが出来ます。
ボード上に電源回路を内蔵し、外部に電源回路が不要です。 |
