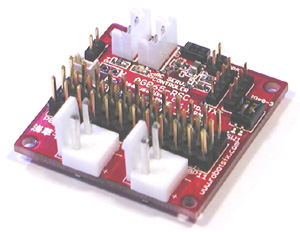

ＲＣサーボコントローラ　AGB６５-RSCの紹介
＜概要＞

■１つで１２個のＲＣサーボを駆動！！
ＡＧＢ６５−ＲＳＣ （Ｒｃ Ｓｅｒｖｏ Ｃｏｎｔｒｏｌｅｒ） は１２個のＲＣサーボの回転位置と速度を１つのシリアルラインで制御できるコントローラです（以下「コントローラ」と言う）。

■他のＡＧＲ６５シリーズに接続可能！！
他のAGB６５シリーズのセンサやコントローラと同じシリアルラインを共有できます。AGB65シリーズについては「ロボット神経システムAGB65シリーズの説明」のページを参照願います。

■ＩＤ変更により４つまでのＲＳＣを１つのシリアルラインで駆動可能！
DIPスイッチにより、コントローラのＩＤを４種類に変更でき、同じシリアルラインに４つのＡＧＢ６５−ＲＳＣを配置、つまり同じシリアルラインで４ｘ１２＝４８個のＲＣサーボを駆動できます。

■サーボへのスピード指定が可能！！
各サーボへのスピード指定ができます。これはスピードの値を指定するのではなく、「指定した位置に止まるまでの時間を指定」します。このようにすると、歩行ロボットの作成時などで、各関節の回転量が違っても動作終了時間を合わせることが出来、モーションパターンを再生して動かすときに便利です。
また、サーボをゆっくり動かす場合でも、動作開始時にデータを送るだけであとはコントローラがサーボを自動的にゆっくり動かすので、マスタ側（コントローラにつなぐマイコンやＰＣ）はサーボが回転し終える前でも他の計算などができます。

■１１５Ｋｂｐｓの高速通信が可能！
通信速度は115Kbpsにも対応し、PCなどから高速にデータを送信することが出来ます。（通常は９６００ｂｐｓ）
注）マイコンの場合はクロックによっては正確な115Kが出ないものがありますので注意してください。クロックの選択は各マイコンのデータシートを参照願います（大抵は１１５２００の倍数のクロックを使う必要があります。）

★近藤科学製ロボット専用サーボの教示機能に対応！！！
近藤科学製のロボット専用サーボに採用されている「教示機能」に対応しており、脱力時にサーボを手で動かしてその角度を読取ることができます。教示機能はサーボから角度をパルス幅によって返しますが、このコントローラを経由することによりシリアル通信で数値で角度を取得することができるので便利です。

★近藤科学製ロボット専用サーボのキャラクタリスティックチェンジ機能に対応！
同じく近藤科学製ロボット専用サーボにも採用されているキャラクタリスティックチェンジ機能により、サーボの特性を変えることもできます。キャラクタリスティックチェンジ機能については近藤科学のホームページを参照願います。

■電源搭載で外部に電源回路不要！バッテリ駆動が可能！
ボード上に電源回路を内蔵し、外部に電源回路が不要で、バッテリなどで駆動することができます。 通常は基板用電源７．５〜２５Vと、サーボ用電源４．８、６、HV（近藤科学製ロボット専用サーボのハイボルテージ仕様）の２種類が必要ですが、ＨＶサーボ使用時は７．５Ｖ以上なので基板用電源とサーボ用電源を共有できます。このとき、基板上のジャンパをさすことによりサーボ電源を基板電源入力にバイパスすることができます。

■３４ｘ３４ｍｍの超小型設計！
ロボットに基板を搭載する場合はその大きさがネックになりますが、ＲＳＣは極力小さい部品で構成されており、実装面積が小さくて済みます。また、基板の４角には取り付け穴があり、正方形に配置されていますので、取り付け後に向きを変えてもネジ穴をあけ直す必用がありません。（Ｍ２ネジ、３０ｘ３０ｍｍピッチ四方）

＜仕様＞
基板用電源
　+7.5〜+25V　(*1) 　コネクタ：日圧B2B-EH
基板消費電流
 　50mA
サーボ用電源
 　+4.8〜+6V　および、ＨＶ（サーボによる） 　コネクタ：日圧B2P-VH
サーボ駆動数
 　最大１２個／コントローラ 　（1シリアルラインで4コントローラまで）
通信速度
 　9600bps/115.2kbps 　（ジャンパピンで設定）
通信設定
 　8ビット、ノンパリ、ストップ１ビット　フロー制御なし 非同期通信
通信規格
 　TTLレベルEIA232C準拠　(*2)
固有ID
 		　0〜4　DIPスイッチによる設定　(IDについては下記取扱い説明書に詳しく書いてあります。)
機能
 　●各サーボ位置指定
　●各サーボへのスピード指定（指定位置に到達する時間指定）
　●各サーボへのパルスを停止 　（サーボによっては脱力になる）
　■近藤科学製ロボット専用サーボの教示機能対応（サーボ位置を数値で返す）
　■近藤科学製ロボット専用サーボのキャラクタリスティックチェンジ機能対応
サーボ周期
 　15mS
寸法／重量
 　寸法34x34mm　重量：9g
付属品
 　■AGB65電源ケーブルｘ１　(基板と９V乾電池をつなぐケーブル)
　■AGB65通信ケーブルｘ１
　■ジャンパピンｘ2
　（注）サーボ用電源のコネクタが別途必用です。(*3)
(*1)高い電圧になるほど効率が落ち、発熱量が増えます。瞬間耐圧35V。
　　 HVサーボ使用時はジャンパ設定によりサーボ用電源だけでコントローラ本体の方も駆動できます。(ＨＶサーボは近藤科学の商品です）
(*2)５V系のマイコンと直結できます。PCと接続する場合は別売のAGB65-232Cが必用になります。
(*3)基板側は日圧製B2P-VHコネクタですので対応ケーブルを用意してください（ロボット店、電子部品店もしくはラジコン店で入手できます。）。尚、近藤科学製バッテリ「ROBOパワーセル」はこのコネクタになっています。

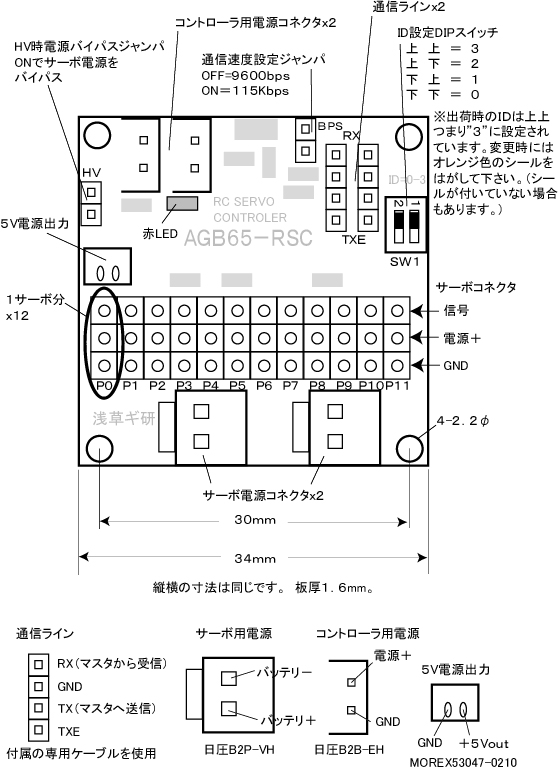

＜ピン配列＞

　　　　

＜価格＞
　税込み　１０，５００円　（本体価格１０，０００円）


＜オプション＞
　ＡＧＢ６５−２３２Ｃ　４，７２５円　（本体価格４，５００円）
　（ＰＣと接続する場合に必用です。下記接続例を参照。）

　Bluetooth無線機（本製品と接続するには下記２つが必要です。）
　BlueMaster 　１２，６００円（本体価格１２，０００円）
　ＡＧＢ６５−ＢＴ　２，５２０円（本体価格２，４００円）

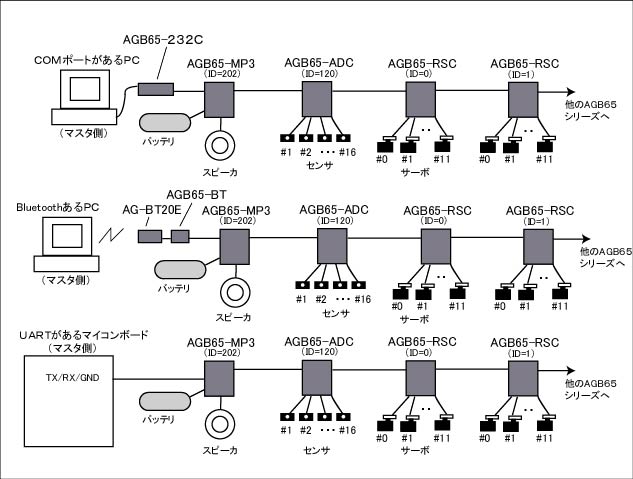

＜接続例＞

　

　※複数接続する場合は、消費電流合計以上の出力が出せるバッテリを使用してください。基板用の電源にアルカリ９V乾電池を使用する場合は最高で８００ｍA前後です。ニッカドやニッケル水素はアルカリの５〜１０倍ぐらい出力できます。（商品にもよります）

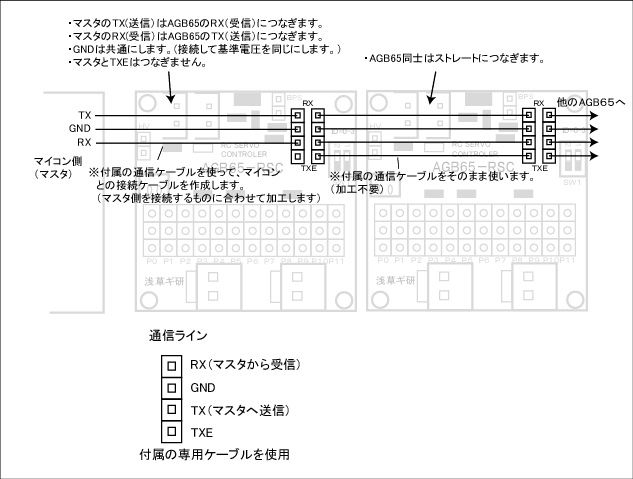

＜マイコンとの接続詳細＞

　

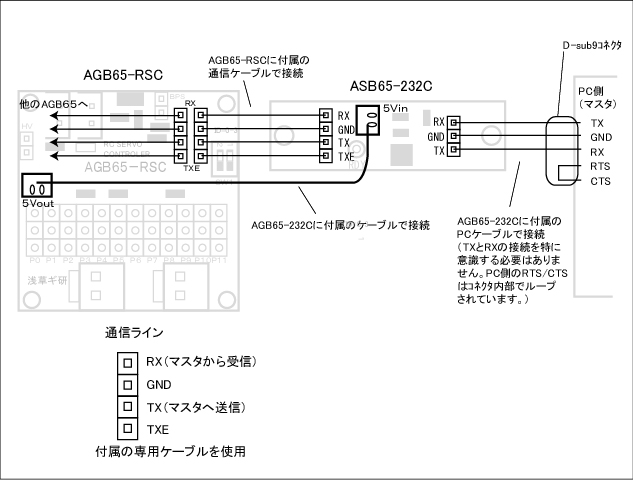

＜PCとの接続＞
　PCと接続する場合は、AGB65-232Cに表示されている通りにケーブルを接続します。AGB65-232CにはPCのCOMポートへ接続するためのD-sub９ピンコネクタケーブルが付属していますので、これをPCへ接続します。この結果、上記マイコンとの接続の場合と同様に、PC（マスタ）のTXがコントローラのRXへ、PCのRXがコントローラのTXへ接続されます。

　
　※PCの通信設定は「フロー制御無し、スターとビット１、ノンパリティ」に設定します。フロー制御無しの場合はPCはRTS／CTS信号を無視しますが、念のため、PCケーブル内部でRTS／CTSラインをループしており、これにより待ちがってフロー制御＝RTS/CTSになった場合、もしくは通信ソフト側でどうしてもRTSコントロールを行ってしまう場合でも、強制的に通信可能状態になります。


＜電源ケーブルの接続＞

　AGB65電源ケーブルは、なれないと差し込みづらいので、下の図を参照に、慎重に差し込んでください。まっすぐに挿入すると簡単に入ります。簡単に入らない場合は無理をして端子を曲げないように注意して下さい。尚、逆に挿そうとすると入りません。
　電源ケーブルの逆側には、９V乾電池用のスナップが付いております。これは簡易的なものなので、何回も乾電池を抜き差しするとスナップ部がゆるみますのでご注意下さい。９V乾電池以外の電源を使用する方は、ケーブルを切断してそれぞれの電源に合ったコネクタを取り付けて下さい。電源ケーブルを切断する際は、電源がつながっていないことを十分注意した上で行ってください。乾電池などが破裂する可能性があります。

　　

RSC Mortion Editor

　ＲＳＣ用のモーション作成、登録、実行をＰＣ上で作るソフトを作りました。

　ＰＣでＲＳＣを動かす方は動作チェックなどにご使用頂けます。尚、このソフトはサンプルプログラムにつき、動作保証はありませんのでご了承下さい。

　RSCMortionEditorのページ


＜データ形式＞

　マスタからRSCへの指示は、４〜１７バイトの数値データで送られます。バイトサイズ（８ビット）なので、表される数値は０〜２５５の２５６種類になります。

　尚、以下特に記述がない場合は、数値は１０進数で表しています。

　−基本形−

　データの基本形は次の通りになります。[　]内は１バイトを表します。（）内は送りえる数値の範囲を表します。

　［シンクロバイト(255)]　[ＩＤ(0-3)］　[送信バイト数(1-14)］　［命令１]　[命令２]　[命令３]　．．．
シンクロバイト ＲＳＣにデータの通信開始を知らせるデータで、常に「２５５」で始まります。
ＩＤ ＲＳＣに設定された固有のＩＤ。(*)
送信バイト数 送信される命令の（バイト）数。シンクロバイト、ＩＤ、送信バイト数は数えません。
命令 ＲＳＣに動作させたい命令。以下で詳しく説明します。
(*)ＲＳＣの場合、出荷時のＩＤは３に設定されています。
注）データはキャラクタデータではなく、数値（バイナリ）データで送ります。
例えばマイコンをマスタとし、Ｃ言語でプログラムを作る場合に２５５を送信しようとして（ＰＣや他の言語も考え方は同じ）、

printf("255");

とするのは間違いです。これですとキャラクタデータですので実際には２と５と５を表す３バイトのキャラクタデータが送られてしまいます。数値データに直すと[32][35][35]が送信され(ASCIIコード参照）、[255]ではないことになります。

unsigned char SINC = 255;
printf("%d",SINC);

で、[255]が１バイトだけ送られます。
※お使いのＣコンパイラによっては構文がことなるかもしれません（printf関数がないとか、バイトサイズ変数の宣言はcharではなくintやbyteだとか）のでご注意下さい。

　−命令の説明−
命令値 動作 方向 フォーマット
１ 全サーボ駆動 送信 [255][ID][長(14)][命令(1)][P0][P1]...[P10][P11][Speed]
２ 個別サーボ駆動 送信 [255][ID][長(4)][命令(2)][サーボ番号][サーボ位置][Speed]
３ 全サーボパルス停止 送信 [255][ID][長(1)][命令(3)]
４ 指定サーボパルス停止 送信 [255][ID][長(2)][命令(4)][サーボ番号]
５ 180°モード 送信 [255][ID][長(1)][命令(5)]
６ 255解像度モード(default) 送信 [255][ID][長(1)][命令(6)]
　 　 　 以下、近藤科学製ロボット専用サーボのＲｅｄＶｅｒｓｉｏｎ機能用命令
１１ 全サーボ脱力 送信 [255][ID][長(1)][命令(11)]
１２ 個別サーボ脱力 送信 [255][ID][長(2)][命令(12)][サーボ番号]
２１ 全サーボポジションキャプチャ 送信 [255][ID][長(1)][命令(21)]
　 　 受信 [255][ID][長(13)][命令(21)][P0][P1]...[P10][P11]
２２ 個別サーボポジションキャプチャ 送信 [255][ID][長(2)][命令(22)][サーボ番号]
　 　 受信 [255][ID][長(3)][命令(22)][サーボ番号][サーボ位置]
３１ 全サーボキャラクタ１ 送信 [255][ID][長(1)][命令(31)]
３２ 個別サーボキャラクタ１ 送信 [255][ID][長(2)][命令(32)][サーボ番号]
４１ 全サーボキャラクタ２ 送信 [255][ID][長(1)][命令(41)]
４２ 個別サーボキャラクタ２ 送信 [255][ID][長(2)][命令(42)][サーボ番号]
５１ 全サーボキャラクタ３ 送信 [255][ID][長(1)][命令(51)]
５２ 個別サーボキャラクタ３ 送信 [255][ID][長(2)][命令(51)][サーボ番号]
２５４ セルフチェック 送信 [255][ID][長(1)][254]
　 　 受信 [255][ID][長(1)][254]
上以外 無視されます。 　 　

※方向はマスタ側から見たデータの通信方向を表します。「送信」はマスタ−＞コントローラへ送る命令、「受信」はコントローラ−＞マスタへ返される結果を表します。
＜フォーマットの説明＞
P0,P1...P11 各サーボの位置を表します。
サーボ番号 個別のサーボを指定します。０ならＰ０の位置のサーボ、１ならＰ１．．．となります。
サーボ位置 各サーボの位置を表します。
Ｓｐｅｅｄ 回転し終えるまでの時間を設定します。値１は１５ｍＳ（サーボパルス１周期）に相当します。

＜動作の説明＞
■１８０°モード：サーボ位置指定はは０〜２５４（中心位置１２７）の２５５段階で表せる通常モードと、０〜１８０で表す１８０°モード（中心位置９０）があります。通常モードは解像度が高く、１８０°モードは計算歩行時に値を計算しやすくなります。

■命令２，３のサーボへの信号パルス停止は、サーボによっては脱力状態になります。（使用するサーボの特性を確認してください。）

■セルフチェック：コントローラが動いているか、又は接続されているかを確認します。

【ポジションキャプチャ時の注意】
注意１）近藤科学のロボット専用サーボの教示機能はサーボの位置を７００ｕ〜２３００ｕＳのパルスで返すことになっていますが、一部のサーボではこの範囲を超えた値が出る場合がある事が確認されました。ＲＳＣの場合はこの範囲を超える値の場合は切り捨てとなりますのでご了承下さい。たとえば、ＫＨＲ−１に使用されているＫＲＳ７８６ＩＣＳは脱力時に手で回すと１８０°以上まわります。このとき７００uS以下のパルスの場合は０へ、２３００ｕＳ以上のパルスの場合は２５４へ値がまるめられます。

注意２）ポジションキャプチャコマンド後、始めに位置指定をするときはスピードコントロールが効きません。よって、ポジションキャプチャの後にサーボ位置を指定する場合は、一旦、キャプチャした値で位置指定を行ってください。このとき、見た目上、サーボは動きません。この直後に他の位置へ指定すると、スピードコントロールが効いた状態で回転させることが出来ます。
急に動かしてケガをしないように十分注意して下さい。

注意３）ポジションキャプチャで取得する値は、量子化誤差（四捨五入などの計算結果など）で、実際の値より１〜２ズレる場合があります。RSCはKHR-1に使われているKRS786ISCを基準に調整されておりますのでこの場合はズレは少ないですが、その他のサーボの場合は応答パルス幅が若干違うものもありますので、必ずズレている、というものもあります。事前に値を計測してからプログラムを組むことをお勧めします。（例えば、４０００番台のサーボの場合は、位置０を指定した直後にポジションキャプチャをすると値２が帰ってくるものがあります。）

注意４）ポジションキャプチャ命令後に、たまにサーボが動いてしまうことがあります。特に、サーボを動かす命令を出してサーボが指定した位置に止まる前にポジションキャプチャ命令を送ると意図した位置にとまらないことが多く発生します。ポジションキャプチャ自体は正常に行えますので、サーボを手で動かして値を取得する場合には問題ありません（ピクっという感触が出るだけ）。


＜使い方事例、サンプルプログラム＞

　■ＲＳＣモーションエディター

　■ＰＣからＲＣサーボコントローラＡＧＢ６５−ＲＳＣを動かす

　■無線でＰＣと接続する

　■ＢＡＳＩＣスタンプからＡＧＢ６５−ＲＳＣを動かす

　■Ｈ８からＡＧＢ６５−ＲＳＣを動かす

　■ＰＩＣからＡＧＢ６５−ＲＳＣを動かす

　■ＡＶＲからＡＧＢ６５−ＲＳＣを動かす
AGB-SC01との違い

　 RSC SC-01
駆動サーボ数 １２サーボ １２サーボ
１ライン最大 ４８サーボ １９２サーボ
通信速度 9600,115200 9600,19200,57600,115200
主接続 マイコン
（オプションボードでPCと接続）
PC
（マイコン接続はインバータIC必要）
近藤サーボ 教示機能とキャラクタリスティックチェンジ機能に対応 なし

＜Ｑ＆Ａ＞

Ｑ：ＲＣサーボとは？
Ａ：ラジコン模型用のモータで、サーボの信号線に特定のパルスを加え続けると指定した位置に止まるものです。詳しくはこちらを見てください。

Ｑ：ＲＣサーボはどのメーカーのものが使えるか？
Ａ：この製品は近藤科学製ロボット専用サーボシリーズに対応したものですが、他社製サーボでもほぼ問題なく動かすことができます。アナログサーボの場合はほぼ同じ規格なのでどのメーカーのものでも使用できますが線の配置が、[信号線][電源＋］［電源ＧＮＤ］の順番になっているか確認してください。 ほとんどのサーボはこの配置ですが、中には電源の＋とＧＮＤが逆のものもあります。真ん中の線の色が赤なら問題ありません。デジタルサーボの場合は回転角度などがメーカーにより違いますので一概にはいえませんが、ほとんどのサーボは問題なく動かせます。

Ｑ：許容電流値は？
Ａ：サーボ用コネクタの許容値が１つで７Ａまでとなっています。サーボは１つにより最大５００ｍＡ〜２Ａほど電流を必要とします。電流値が大きいサーボを沢山同時に動かす場合は２つのコネクタにバッテリをつなぐなどしてください。

Ｑ：模型店で売っている小型モータ（マブチモータなど）は動かせるか？
Ａ：ＲＣサーボはモータ以外にも電子回路などいろいろな部品が入っております。RSCで小型モータを直接動かすことはできません。浅草ギ研将来的に、このような小型DCモータのコントローラを発売する可能性はあります。


＜トラブルシューティング＞
Ｑ：自作回路につないでいるがまったく動かない。ＲＳＣが正常に動作しているか確認したい。
Ａ：ＲＳＣは電源入り時にＬＥＤが３回点滅します。これが確認できればＲＳＣは正常に動いていますので自作回路の方を重点的に確認してください。 この確認の時は電源以外のケーブルはつながないで下さい。

Ｑ：マイコンと接続し、命令を送ったが返答が無い。
Ａ：下記が考えられます。
・マイコンとＲＳＣ間でＧＮＤを接続していない。
・ＲＳＣのＴＸとマイコンのＴＸをつないでいる。（ＲＳＣのＴＸはマイコンのＲＸへ、ＲＳＣのＲＸはマイコンのＴＸへつなぎます。接続例の図を参照。）
・電源電圧が不足（表示値ではなく、テスタで測って確認して下さい）
・マスタ側の通信速度とＲＳＣ側の通信速度が合っていない（マイコンで１１５ｋｂｐｓ通信の場合は特に注意）
・データを数値データ（バイナリデータ）ではなく、キャラクタデータで送っている。
・マスタ側から送信する際のＩＤが間違っている。（ＲＳＣは出荷時の設定が”３”です。ご注意下さい。）
・RSCが起動し終わる前にデータを送ると、マスタ間の通信ができなくなる場合があります。電源起動後はしばらく（１秒程度）経過してからデータを送り始めるようにしてください。
・通信中に、RSC側の電源を切ると、その後にRSCの電源を入れてもRSCとマスタ間の通信が出来ない場合があります。この場合は一度マスタとRSC両方の電源を切り、RSC側を先に立ち上げてからマスタ側を立ち上げてください（マイコンがマスタの場合は電源を共通で使用していると思いますので、ソフト的に電源投入後しばらくしてからデータを送るようにプログラムしておけば、単純に電源を切り入りするだけで済みます）。

Ｑ：サーボが変な動きをする、どんな命令を送っても同じように動く、ビクっと動いて中心に戻る、など（１つだけだときちんと動く）
Ａ：サーボ用電源の出力不足です。ＲＣサーボ用のバッテリ（ニッカド、ニッケル水素など）を使用してください。コンビニなどで売っているアルカリ電池やマンガン電池はＲＣサーボを動かすことはできません（もし駆動できても１つ）。
また、バッテリの配線を自作している場合は、線の太さにも注意して下さい。 十分な太さが無いとサーボに大きな電流が供給できません。流せる電流については線を購入するところで聞いてください。ＲＳＣ上のコネクタと回路パターンは瞬間で７〜１０Ａまで流すことができます。

Ｑ：コントローラの電源を入れてないときに、サーボの電源を入れるとサーボが一方方向に少し動く
Ａ：これはサーボの特性で正常です。大抵のサーボは、電源投入時のノイズを信号と受け取って少し動いてしまいます。コントローラ側の電源を先に入れていればこのようにはなりません。

Ｑ：180度回転するはずのサーボなのに、位置指定を０や２５４のようにしてもプラスマイナス９０度（合計180度）まで回らない。
Ａ：RSCにデータを送った後すぐにまたデータを送るようなプログラムですと、このような状態になる場合があります。データを送る間隔を空けてみてください。

＜使用上の注意＞
・ＲＣサーボの中には非常にパワーのあるものもあります。ＲＳＣ電源投入時はサーボを中心位置に動かすパルスが出ていますので、電源を入れたときにサーボが急に回転してケガをしないように十分ご注意願います。

・ＲＣサーボを駆動するバッテリは高い電流を出力できますので、ショートなどすると破裂や発火することがあります。実際にロボットコンテストなどでよく発火を見ますので十分注意して配線作業などを行ってください。特にリチウムポリマーバッテリは取扱いに注意して下さい。電源線の切断・加工時には電源が外れていることをよく確認してください。ＲＳＣ基板、特にサーボをさしていないピンには電気が流れる部品が接触しないように十分注意して取り付けてください。

・このボードは電子機器です。取扱い、輸送時には静電気対策を行ってください。ＩＣの足や、各ピンを直接手で触ったりすると静電破壊される場合があります。

・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
