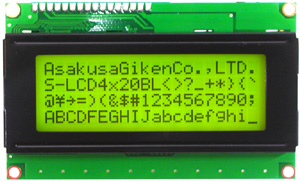

4x20 バックライトLCD S-LCD4x20BL の紹介




<概要>

■シリアル通信で表示させるLCD

 S−LCD4x20BLは、シリアルで文字
を送ることにより。表示させるLCDモジュールです。ASCII文字をそのまま表示しますので、ホスト(PC又はマイコン)から文字列を送るだけで表示できます。たとえば、マイコンの場合、 printf("Hello"); とするだけで Hello と表示します。

■ユーザー定義文字可能
 8個までの文字をユーザー定義可能。

■選べる通信速度
 通信速度は2400、9600、19200bpsの3つが選択可能です。


<仕様>

電源電圧

 5VDC

消費電流

 20mA(ライトOFF時) 80mA(ライトON時)

通信方式
 TTLレベル、非同期シリアル通信 データ8bit スタート1bit パリティなし フロー制御なし
通信速度
 2400/9600/19200bps スイッチで選択
機能
 ユーザー定義文字x8、バックライトON/OFF、コントラスト調整(ボリュームで調整)
動作温度
 -20℃〜+70℃
コネクタ
 2.54mmピッチ3Pピンヘッダ
寸法/重量
 寸法60x100mm  重量:約83g



<価格>

 税込み 8,610円 (本体価格8,200円)



<ピン配列>

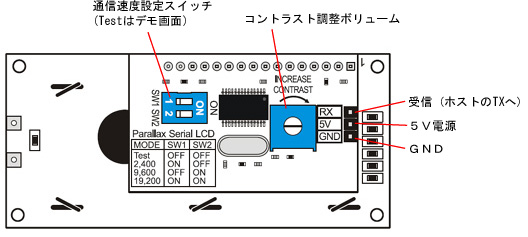

 ※通信速度スイッチは出荷時はTestになっています。通信を始める前に通信速度を設定しないと通信できませんので注意してください。設定スイッチは電源ON時の設定が有効になります。設定変更した場合は電源を切り入りしてください。

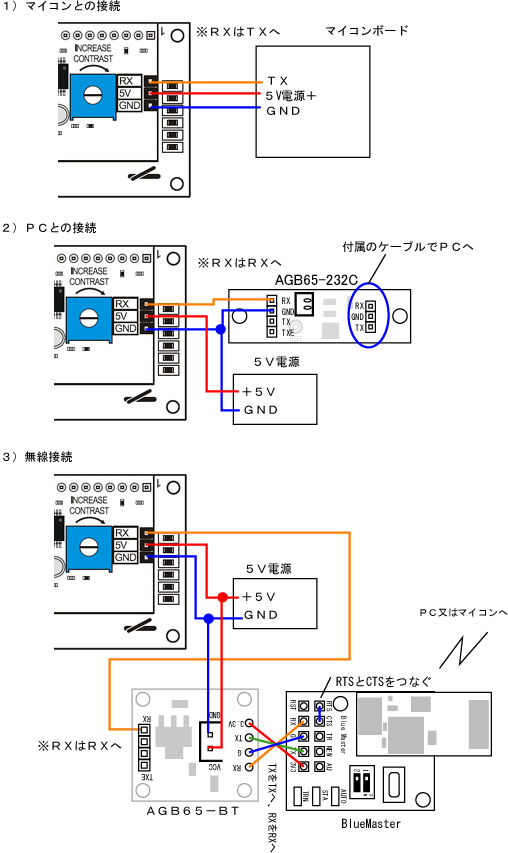

<接続例>







<動作説明>


 通信速度設定スイッチを設定し、電源を入れるとバックライトが消えた状態でカーソルが表示されます。RXにシリアル通信でASCII文字を送ると、画面に表示します。 ASCII文字以外の数値を送ると、ユーザー定義文字登録や、バックライトのON/OFFが調整できます。送るデータと機能(及び表示文字)の関係は次の通りになります。


10進数 16進数 動作説明
0 00 ユーザー定義文字#0を表示
1 01 ユーザー定義文字#1を表示
2 02 ユーザー定義文字#2を表示
3 03 ユーザー定義文字#3を表示
4 04 ユーザー定義文字#4を表示
5 05 ユーザー定義文字#5を表示
6 06 ユーザー定義文字#6を表示
7 07 ユーザー定義文字#7を表示
8 08 カーソル左移動
9 09 カーソル右移動
10 0A カーソル下移動
11 0B 未使用
12 0C 画面クリア (この後5mS間はなにも送らないで下さい。)
13 0D 改行
14-16 0E-10 未使用
17 11 バックライトON
18 12 バックライトOFF(デフォルト)
19-20 13-14 未使用
21 15 ディスプレイOFF
22 16 ディスプレイON、カーソルOFF
23 17 ディスプレイON、カーソルOFF、点滅(カーソル部分が四角く点滅)
24 18 ディスプレイON、カーソルON
25 19 ディスプレイON、カーソルON、点滅(カーソル部分が四角く点滅)
26-31 1A-1F 未使用
32-127 20-7F ASCII文字を表示(詳しくはASCIIコードをネットで調べてください)
128 80 0行目0文字目にカーソルを移動
129 81 0行目1文字目にカーソルを移動
130 82 0行目2文字目にカーソルを移動
131 83 0行目3文字目にカーソルを移動
132 84 0行目4文字目にカーソルを移動
133 85 0行目5文字目にカーソルを移動
134 86 0行目6文字目にカーソルを移動
135 87 0行目7文字目にカーソルを移動
136 88 0行目8文字目にカーソルを移動
137 89 0行目9文字目にカーソルを移動
138 8A 0行目10文字目にカーソルを移動
139 8B 0行目11文字目にカーソルを移動
140 8C 0行目12文字目にカーソルを移動
141 8D 0行目13文字目にカーソルを移動
142 8E 0行目14文字目にカーソルを移動
143 8F 0行目15文字目にカーソルを移動
144 90 0行目16文字目にカーソルを移動 (S-LCD4x20の時だけ)
145 91 0行目17文字目にカーソルを移動 (S-LCD4x20の時だけ)
146 92 0行目18文字目にカーソルを移動 (S-LCD4x20の時だけ)
147 93 0行目19文字目にカーソルを移動 (S-LCD4x20の時だけ)
148 94 1行目0文字目にカーソルを移動
149 95 1行目1文字目にカーソルを移動
180 96 1行目2文字目にカーソルを移動
151 97 1行目3文字目にカーソルを移動
152 98 1行目4文字目にカーソルを移動
153 99 1行目5文字目にカーソルを移動
154 9A 1行目6文字目にカーソルを移動
155 9B 1行目7文字目にカーソルを移動
156 9C 1行目8文字目にカーソルを移動
157 9D 1行目9文字目にカーソルを移動
158 9E 1行目10文字目にカーソルを移動
159 9F 1行目11文字目にカーソルを移動
160 A0 1行目12文字目にカーソルを移動
161 A1 1行目13文字目にカーソルを移動
162 A2 1行目14文字目にカーソルを移動
163 A3 1行目15文字目にカーソルを移動
164 A4 1行目16文字目にカーソルを移動 (S-LCD4x20の時だけ)
165 A5 1行目17文字目にカーソルを移動 (S-LCD4x20の時だけ)
166 A6 1行目18文字目にカーソルを移動 (S-LCD4x20の時だけ)
167 A7 1行目19文字目にカーソルを移動 (S-LCD4x20の時だけ)
168 A8 2行目0文字目にカーソルを移動 (S-LCD4x20の時だけ)
169 A9 2行目1文字目にカーソルを移動 (S-LCD4x20の時だけ)
170 AA 2行目2文字目にカーソルを移動 (S-LCD4x20の時だけ)
171 AB 2行目3文字目にカーソルを移動 (S-LCD4x20の時だけ)
172 AC 2行目4文字目にカーソルを移動 (S-LCD4x20の時だけ)
173 AD 2行目5文字目にカーソルを移動 (S-LCD4x20の時だけ)
174 AE 2行目6文字目にカーソルを移動 (S-LCD4x20の時だけ)
175 AF 2行目7文字目にカーソルを移動 (S-LCD4x20の時だけ)
176 B0 2行目8文字目にカーソルを移動 (S-LCD4x20の時だけ)
177 B1 2行目9文字目にカーソルを移動 (S-LCD4x20の時だけ)
178 B2 2行目10文字目にカーソルを移動 (S-LCD4x20の時だけ)
179 B3 2行目11文字目にカーソルを移動 (S-LCD4x20の時だけ)
180 B4 2行目12文字目にカーソルを移動 (S-LCD4x20の時だけ)
181 B5 2行目13文字目にカーソルを移動 (S-LCD4x20の時だけ)
182 B6 2行目14文字目にカーソルを移動 (S-LCD4x20の時だけ)
183 B7 2行目15文字目にカーソルを移動 (S-LCD4x20の時だけ)
184 B8 2行目16文字目にカーソルを移動 (S-LCD4x20の時だけ)
185 B9 2行目17文字目にカーソルを移動 (S-LCD4x20の時だけ)
186 BA 2行目18文字目にカーソルを移動 (S-LCD4x20の時だけ)
187 BB 2行目19文字目にカーソルを移動 (S-LCD4x20の時だけ)
188 BC 3行目0文字目にカーソルを移動 (S-LCD4x20の時だけ)
189 BD 3行目1文字目にカーソルを移動 (S-LCD4x20の時だけ)
190 BE 3行目2文字目にカーソルを移動 (S-LCD4x20の時だけ)
191 BF 3行目3文字目にカーソルを移動 (S-LCD4x20の時だけ)
192 C0 3行目4文字目にカーソルを移動 (S-LCD4x20の時だけ)
193 C1 3行目5文字目にカーソルを移動 (S-LCD4x20の時だけ)
194 C2 3行目6文字目にカーソルを移動 (S-LCD4x20の時だけ)
195 C3 3行目7文字目にカーソルを移動 (S-LCD4x20の時だけ)
196 C4 3行目8文字目にカーソルを移動 (S-LCD4x20の時だけ)
197 C5 3行目9文字目にカーソルを移動 (S-LCD4x20の時だけ)
198 C6 3行目10文字目にカーソルを移動 (S-LCD4x20の時だけ)
199 C7 3行目11文字目にカーソルを移動 (S-LCD4x20の時だけ)
200 C8 3行目12文字目にカーソルを移動 (S-LCD4x20の時だけ)
201 C9 3行目13文字目にカーソルを移動 (S-LCD4x20の時だけ)
202 CA 3行目14文字目にカーソルを移動 (S-LCD4x20の時だけ)
203 CB 3行目15文字目にカーソルを移動 (S-LCD4x20の時だけ)
204 CC 3行目16文字目にカーソルを移動 (S-LCD4x20の時だけ)
205 CD 3行目17文字目にカーソルを移動 (S-LCD4x20の時だけ)
206 CE 3行目18文字目にカーソルを移動 (S-LCD4x20の時だけ)
207 CF 3行目19文字目にカーソルを移動 (S-LCD4x20の時だけ)
208-247 D0-F7 未使用
248 F8 #0ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
249 F9 #1ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
250 FA #2ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
251 FB #3ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
252 FC #4ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
253 FD #5ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
254 FE #6ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)
255 FF #7ユーザー定義文字 この命令の後に8バイトのデータを送ってください。(*1)


(*1)ユーザー定義文字について

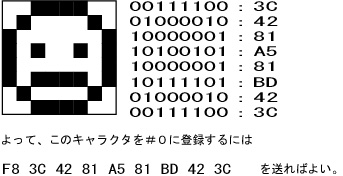

 ユーザー定義文字は8バイトのデータで定義します。1文字が8x8ドットになっていますので、文字1行が1バイトにあたり、8バイトで1文字のデータとなります。






<トラブルシューティングQ&A>

Q:電源をつないでも出力が出ない。
A:電源電圧や配線を確認してください。

Q:データを送ったが反応がない。
A:送信データや通信速度設定が間違っていないか確認してください。プログラムの間違いかどうかの切り分け方として、裏面のDIPスイッチを両方OFFにして電源を入れてみてください。バックライトが点等し、デモ用の文字が表示されたらLCD側は問題ないという判断ができます。線の接続なども確認してください。





<使用上の注意>


・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
