1Wオーディオアンプ 「AG-AMP1W」 のページ




<概要>

■1W超小型オーディオアンプ

 AG-AMP1Wは、超小型のオーディオアンプです。マイコンボードなどにイヤホン用の音声出力がある場合、このボードを使うことで8オームスピーカーを駆動することができます。

■ボリューム調整
 基板水平方向にボリュームが付いており、音量調節ができます。



<価格>

 AG−DC5V 2,520円 (本体価格2,400円)




<仕様>

電源電圧

 +2V〜5.5V

出力

 1W

寸法/重量
 寸法17x20mm 重量:3g
付属品
 なし

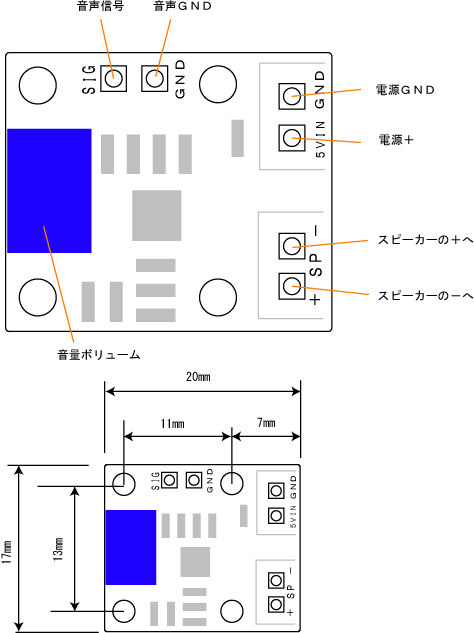

<ピン配列>




 ※接続するスピーカーは、一般的な電子部品店で販売している、8Ωスピーカーを接続してください。



<信号の接続>

  音声信号は、SIGとそのとなりのGNDにつなぎます。

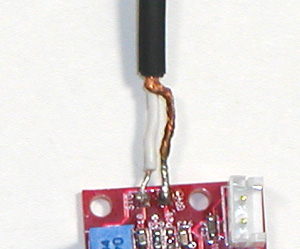

音声は通常、オーディオジャックが使われると思います。大抵は、信号線の周りにGNDがかぶさっているような線になっています。これをむいて、下の写真のように接続します。







<Q&A>

Q:音が出ない。
A:電源がきちんと供給されているか確認してください。
A:信号線に音声信号がきているか確認してください。普通の音声信号は1V以下の小さい波形なので、オシロなどで確認する場合は、測定レンジを数百mVぐらいに設定して観測してください。

Q:スピーカーのプラスとマイナスがわからない。
A:スピーカーによっては、プラスとマイナスの表示がわからないものがあります。スピーカーはプラスとマイナスを逆につないでもあまり問題ありませんので、てきとうにつないでも大丈夫です。逆につなぐと音質が悪くなるものがある、という程度。

Q:音が小さい。
A:スピーカーの種類によって音の大きさもかわります。また、きちんとしたケースに入れないと音がよく響かないものもありますので、スピーカーはなんらかの筐体に入れた状態で音を確認してください。一般的に小さいスピーカーの方が音が小さいので、大きなスピーカーで実験してください。

Q:音質が悪い。
A:この製品は簡易的なアンプなので音質はあまりよくありません。ご了承下さい。

Q:どのぐらいの音量が出るか?
A:人が大きな声で話すぐらいの音量がでます。スマートフォンやPDAと大体同じぐらいです。



<使用上の注意>


・このボードは電子機器です。取扱い、輸送時には静電気対策を行ってください。ICの足や、各ピンを直接手で触ったりすると静電破壊される場合があります。
