＜概要＞
■明るさを電圧に変換するセンサー
ＡＳ−LUMIは明るさを電圧出力に変換して出力します。
■幅広い動作レンジ
暗闇から直射日光までの動作レンジ。これ１つで通常生活のほぼ全ての明るさ状況に対応できます。
■超小型設計
18ｘ10ｍｍ（センサー部は5x6mm）と、非常に小さく作られているので、ホビーロボットなどへの搭載に最適。
■オプションケーブル用の出力ピン
出力部は２ｍｍピッチのスルーホールになっています。オプションのピンヘッダとセンサーケーブルを使用することにより、コネクタの加工など不要で浅草ギ研製品などと簡単に接続することができます。
＜仕様＞
|
電源電圧
|
+5VDC
|
|
消費電流
|
1ｍＡ(Max)
|
|
出力電圧
|
暗闇：0.35ｍV 夜間蛍光灯室内：0.2V 電灯直下：2.7V 直射日光：5V |
|
動作温度
|
-40〜+85℃ |
|
受光角度
|
60° |
|
出力方式
|
アナログ電圧出力 |
|
接続部
|
2mmピッチ3P スルーホール |
|
RoHS
|
対応 |
|
寸法／重量
|
寸法10x18x2.6(H)mm
重量：約1g |
＜価格＞
税込み ５３６円 （本体価格５１０円）
＜オプション＞
ヘッダピン２ｍｍピッチ １列ｘ４０ ２５２円（本体価格２４０円）
センサーケーブル2mmピッチ3P-3P 20cm ３１５円（本体価格３００円）
センサーケーブル2mmピッチ3P-3P 20cm 10本セット ２，６２５円（本体価格２，５００円）
＊２０ｃｍ長の３本ツイストケーブル両端に２ｍｍピッチｘ３ピンのメスコネクタが付いているもので、浅草ギ研製のセンサポートなどに合います。
＊コネクタはヒロセ製A4B-3S-2Cです。

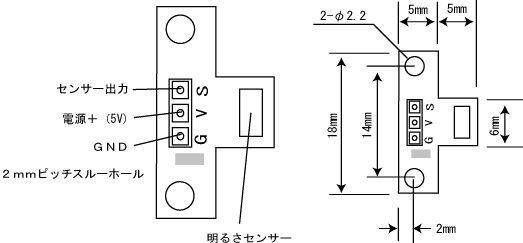

＜ピン配列＞
＜トラブルシューティングＱ＆Ａ＞
Ｑ：電源をつないでも出力が出ない。
Ａ：電源電圧や配線を確認してください。
＜使用上の注意＞
・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
|
